Hirox數位顯微鏡

　

　

H i r o x 數位顯微鏡（3D 輪廓顯微鏡）

　

RX-100 HRX-01

RX-100攝影機系統
1. 攝像元件	攝像元件：235萬像素CMOS圖像感測器總像素數： 1952（H）×1241（V）pixels（约242萬像素）2 K 有效像素：1945×1225pixels（约235萬像素）
2. 幀速率	最大可到100幀/秒。
3. 静態圖像	高清晰觀察模式下分辨率為10560x6600像素
4. 静態圖像	超清晰模式下可以總像素到6900萬像素；
5. 高速傳輸介面	具有USB3.0高速資料傳輸介面。
6. 光源	超高亮度LED光源，5700K色温，平均壽命3萬小時。

景深合成 :

具有自動對焦-多焦點平面複合功能。

3D合成

　

　

圖像自動2D&3D拼接 :

拼接圖像最大分辨率為30000x30000像素，並且保持高光學分辨率。拼接完可做2D及3D测量。

3D剖面量測（XZ、YZ）

　

表面粗度量測（Ra、Rz、Rzjis）0.001um顯示

2D量測（點、線、圓、弧、角度、距離等）:

任意兩點間距離，半徑，直徑，同心度，交叉線，垂線，平行線，角度，高度，自動測量，自動計數，EXCEL數據報表輸出，校正功能等。

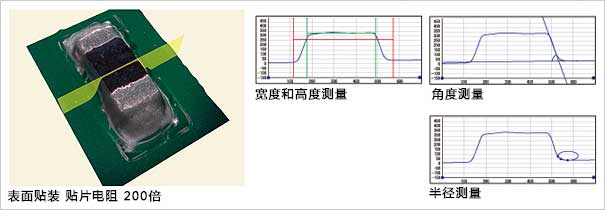

3D量測 :

3D切面高度测量、3D切面宽度测量、3D切面角度测量、3D切面平均高度测量、3D切面弧度测量、3D模型表面積測量、3D模型體積測量、3D海拔圖渲染顯示高度功能、3D照明模擬功能、3D平面倾斜糾正功能、3D點高度测量功能。
可以在3D模型上同時做5個以上的切面。

自動計數與自動量測

高點量測等高面積

　

　

光學鏡頭系統

50倍～400倍 （360度旋轉） ， 20倍～160倍

35倍～10000倍， 35倍～2500倍（35倍～5000倍）

超大倍率光學鏡頭 :

三物镜一體化設計光學鏡頭。放大倍数：35X~2500X (連續變倍，工作距離不變)，可自動對焦，帶有ACS自動識別倍率、校準功能。
工作距離為10mm。
視場範圍為8.71~0.12mm (H)。
内置多種照明方式：明場、暗場、明暗場混合照明

0倍～50倍 ，

載物臺、支架系統

電動馬達支架 :

Z軸電動馬達支架頭可通過電動方式控制上下移動，行程：30mm，Z軸分辨率：0.05um/步進。也可以手動方式上下移動，行程：85mm，具有2um的最小刻度，具有手動微調模式。
支架調節上下總行程範圍為115mm。

　

　

電動XY平台 :

可進行X、Y方向電動移動。 XY移動分辨率精度為0.04um。

　

量測結果顯示：3D
